anufix 3.large.chrome
Réf. produit :
30.30.10
| Quantité | Prix unitaire | UC ** | Prix / UC |
|---|---|---|---|
| À 39 Pce. | 2,39 €* | 4 Pce. |
9,56 €*
|
| À partir de 40 Pce. | 2,29 €* | 4 Pce. |
9,16 €*
|
| À partir de 80 Pce. | 2,19 €* | 4 Pce. |
8,76 €*
|
| À partir de 160 Pce. | 2,09 €* | 4 Pce. |
8,36 €*
|
Disponible, délai de livraison : 2-3 jours ouvrables
** UC = Unité de conditionnement
Informations sur le produit "anufix 3.large.chrome"
Contrairement au système anufix 2, les modèles anufix 3 possèdent une pièce supérieure plate mais se composent également de 3 pièces ce qui les rend tout aussi faciles à monter.
| Modèle: | Laiton chromé |
|---|---|
| Taille: | large |
| Épaisseur du panneau: A | 1 - 15 mm |
| ø de la tête: B | 15 mm |
| Distance du mur: C | 15 mm |
| ø du trou min/max: D | 12 - 13 mm |
| ø max de la vis: | 4,5 mm |
Instructions de montage anufix 3
1
Visser la pièce centrale + d’espacement + le panneau = Angle droit entre le mur et la pièce d’espacement
Visser la pièce centrale + d’espacement + le panneau = Angle droit entre le mur et la pièce d’espacement 2
Visser le panneau pré-monté au mur
Visser le panneau pré-monté au mur 3
Grâce au pré-montage l’angle droit entre mur et la pièce d’espacement demeure
Grâce au pré-montage l’angle droit entre mur et la pièce d’espacement demeure 4
Montage droit impeccable
Montage droit impeccable
Images de montage
1

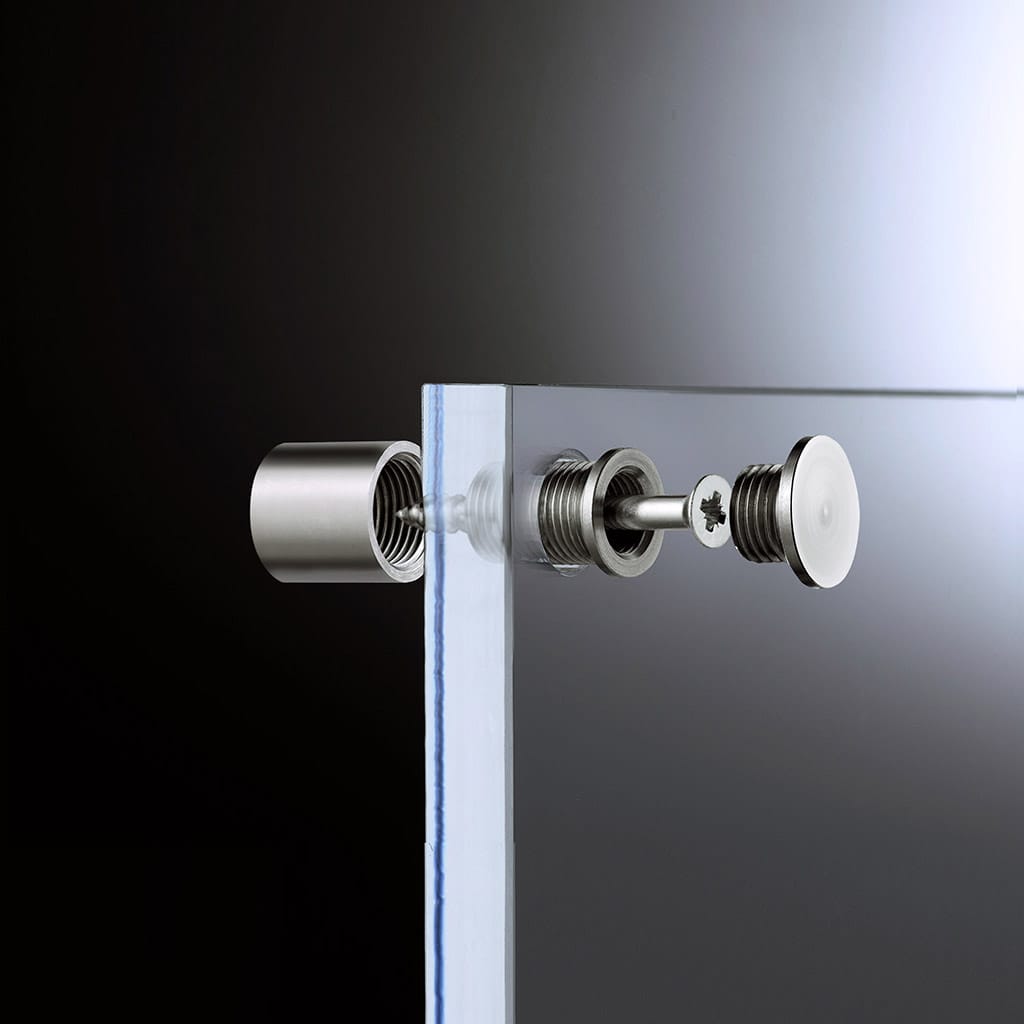

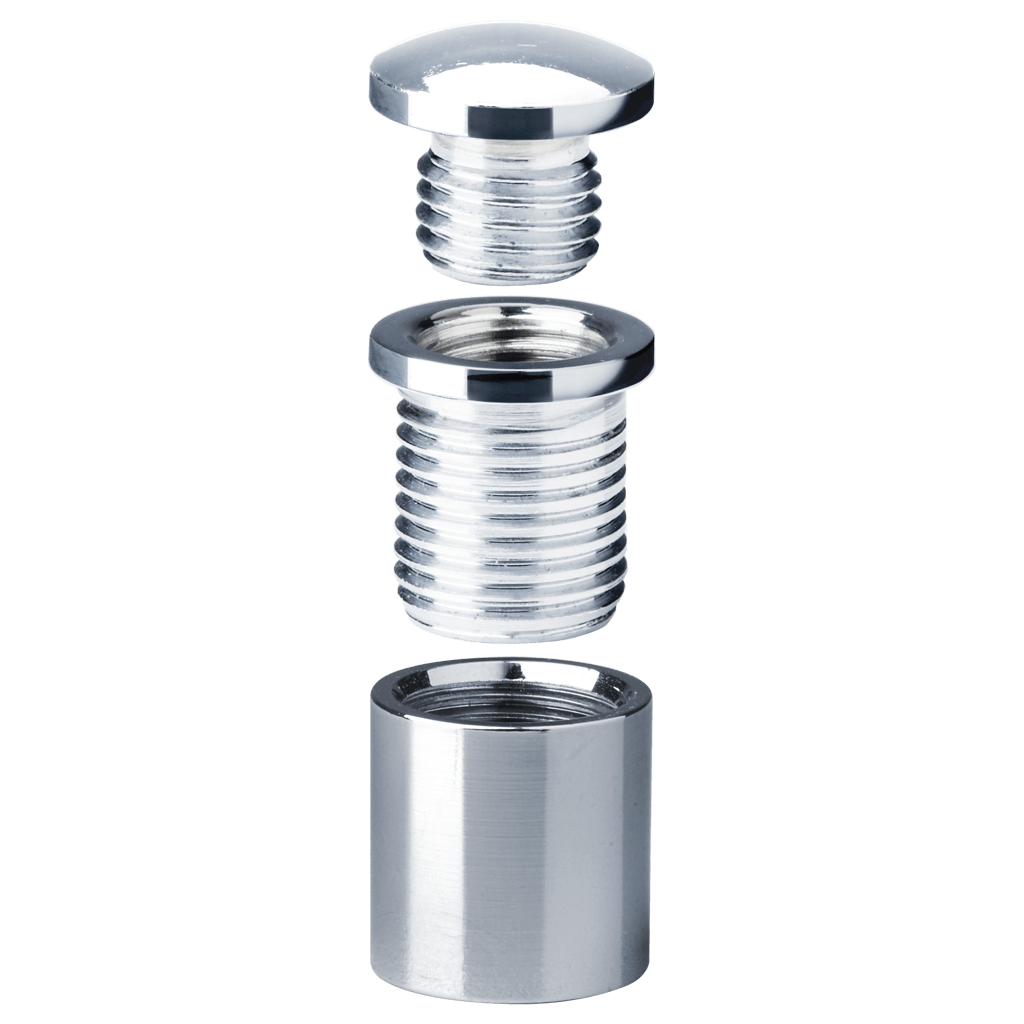

L’entretoise anufix se compose d’une pièce supérieure, d’une pièce centrale et d’une pièce d’espacement.
L’entretoise anufix se compose d’une pièce supérieure, d’une pièce centrale et d’une pièce d’espacement. 2
Visser la pièce centrale et la pièce d’espacement au panneau avant même de les visser au mur.
Visser la pièce centrale et la pièce d’espacement au panneau avant même de les visser au mur. 3
Positionner le panneau ainsi prémonté contre le mur et marquer le trou.
Positionner le panneau ainsi prémonté contre le mur et marquer le trou. 4
Fixer le panneau avec l’entretoise au mur.
Fixer le panneau avec l’entretoise au mur. 5
Visser la pièce supérieure dans le sens antihoraire (protection anti-vandalisme).
Visser la pièce supérieure dans le sens antihoraire (protection anti-vandalisme). 6

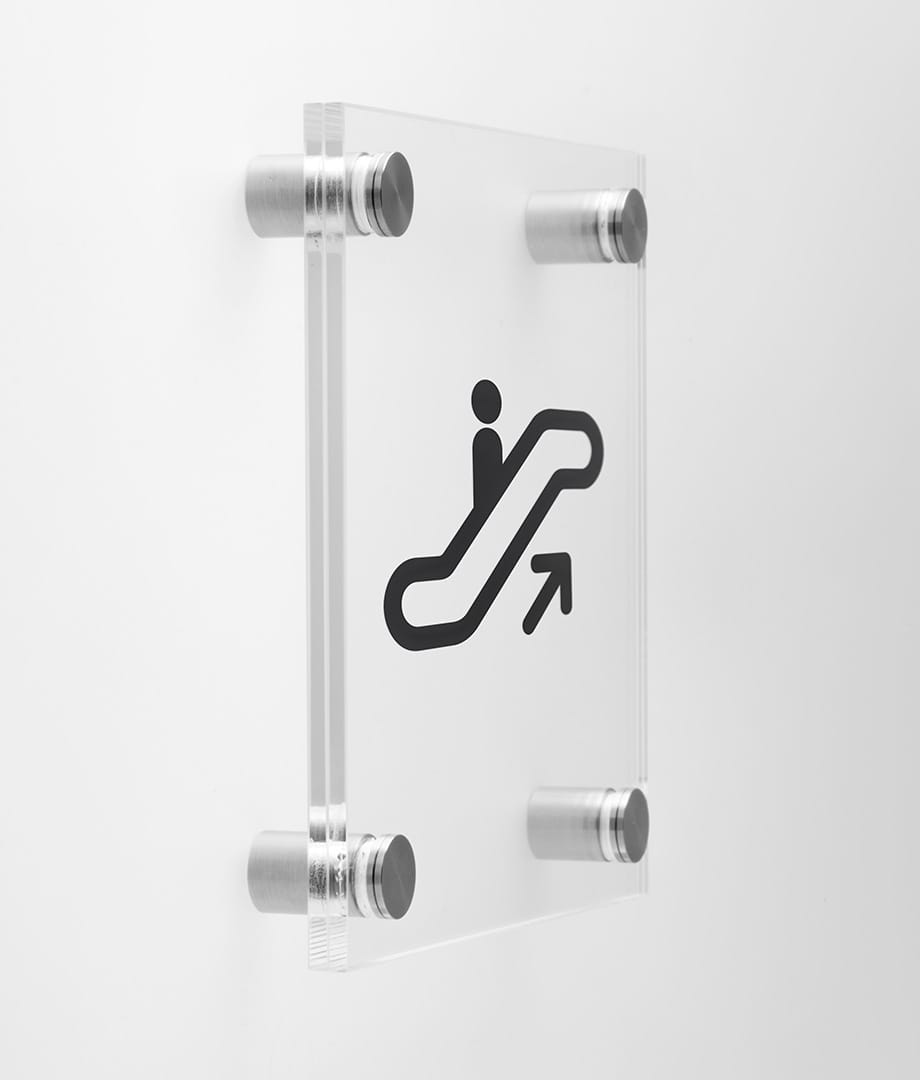

L’élégance de l’entretoise anufix met en valeur le design du panneau.
L’élégance de l’entretoise anufix met en valeur le design du panneau.
